Bình XL45 chứa khí hóa lỏng

Bình XL45 chứa khí hóa lỏng

Hãy trở thành người đầu tiên đánh giá sản phẩm này( 0)

Liên hệ

  • Tình trạng:
  • Nhận đặt hàng
* Bình bồn: DPL-175 (XL45)
* Áp suất thiết kế: 1.37MPa; 2.3 MPa; 2.88Mpa
* Nhiệt độ làm việc: -196 0C đối với Nito lỏng/ -183 0C với oxy lỏng/ -185 0C với Argon lỏng
* Môi chất: Khí Oxy lỏng / Nito lỏng/ Ar lỏng/ CO2 lỏng
* Đường kính ngoài của bình: 508mm
* Chiều cao max: 1613 mm
  • Mã QR:
  • Đơn vị tính:
  • Bình
  • Nhà cung cấp:
Thêm vào giỏ hàng

Hotline: 0984 6886 80

Giới thiệu sản phẩm

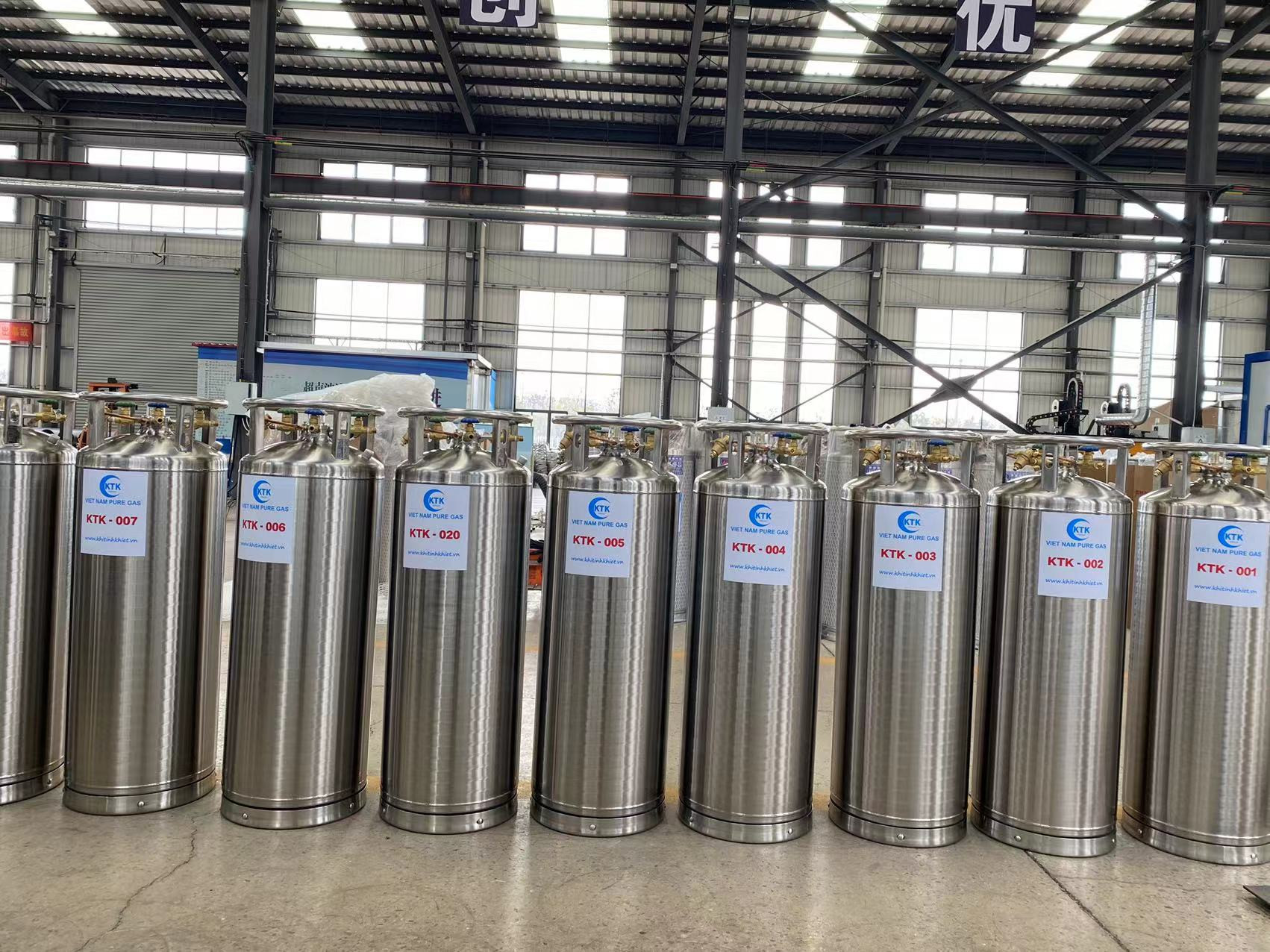

  • Bình chứa khí hóa lỏng nhiệt độ thấp DPL-175 (XL45), DPL195 (XL50) được chế tạo theo công nghệ và yêu cầu kỹ thuật, tiêu chuẩn châu Âu.
  • Bình chứa có 2 lựa chọn Trung Áp và Cao Áp (Medium pressure và Hight pressure).
  • Là loại bình cách nhiệt chân không làm bằng inox được thiết kế cho việc tồn tữ và vận chuyển oxy lỏng, nito lỏng, Argon lỏng, O2 lỏng và khí LNG.
  • Sản xuất theo tiêu chuẩn DOT 4L nên các bình này có thể sử dụng cho việc vận chuyển các khí kỏng trêm đường cũng như tồn trữ và cung cấp khí tại hiện trường cho nhiều ứng dụng.
  • Với kết cấu chắc chắn, thời gian lưu trữ khí lâu, và hệ thống van công nghệ trên đỉnh của bình, và ống hóa hơi tăng áp bên trong có thể tự cung cấp khí, loại sản phẩm này có khả năng cung cấp khí liên tục với lưu lượng cho từng loại khí như sau: Với khí Oxy, Nitơ, Argon: 10.5m3/hr. Với khí CO2, N2O có khả năng cung cấp đến 2.9m3/h.
  • Van an toàn cài đặt ở 2.3Mpa hoặc 2.8Mpa nên sẽ giữ khí lỏng lâu hơn so với các loại bình chứa khí lỏng áp thấp.

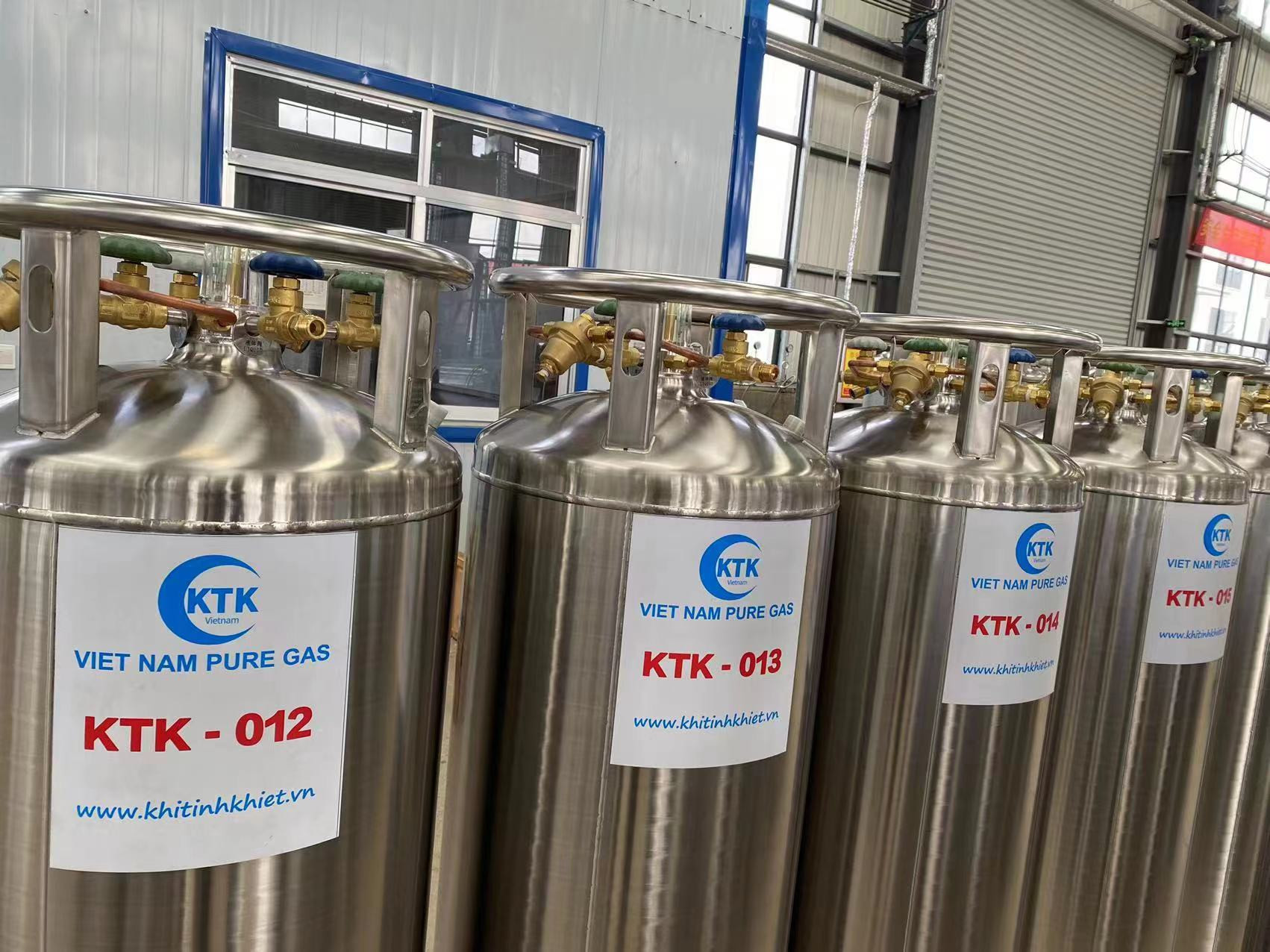

  • Bình có thiết đặt sẵn các phụ tùng kèm theo bình: Thước đo mức, đồng hồ đo áp suất, đồng hồ đo áp suất chân không, Bộ điều áp tiết kiệm, van an toàn và các van công nghệ…

Ứng dụng

  • Tại việt nam, Sản phẩm này được sử dụng để chứa các loại khí như : Oxy lỏng hoặc Ni tơ lỏng, hoặc Argon lỏng, Hoặc Khí CO2 lỏng.
  • Vận chuyển và cung cấp đến các khách hàng, các đơn vị có nhu cầu sử dụng với lượng khí lớn.
  • Áp suất làm việc: 2.3 Mpa, 2.88Mpa
  • Nhiệt độ làm việc: -196 0C
  • Môi chất: Khí Oxy lỏng / Nito lỏng/ Ar lỏng/ CO2 lỏng
  • Nhu cầu sử dụng theo công suất nhất định, có thể tùy chọn thêm bộ dàn hóa hơi bên ngoài bình và bộ van điều áp có thể áp dụng trường hợp nhu cầu sử dụng khí > 10m3 khí/giờ.
  • Đường kính ngoài của bình: 508mm
  • Chiều cao max: 1613 mm.

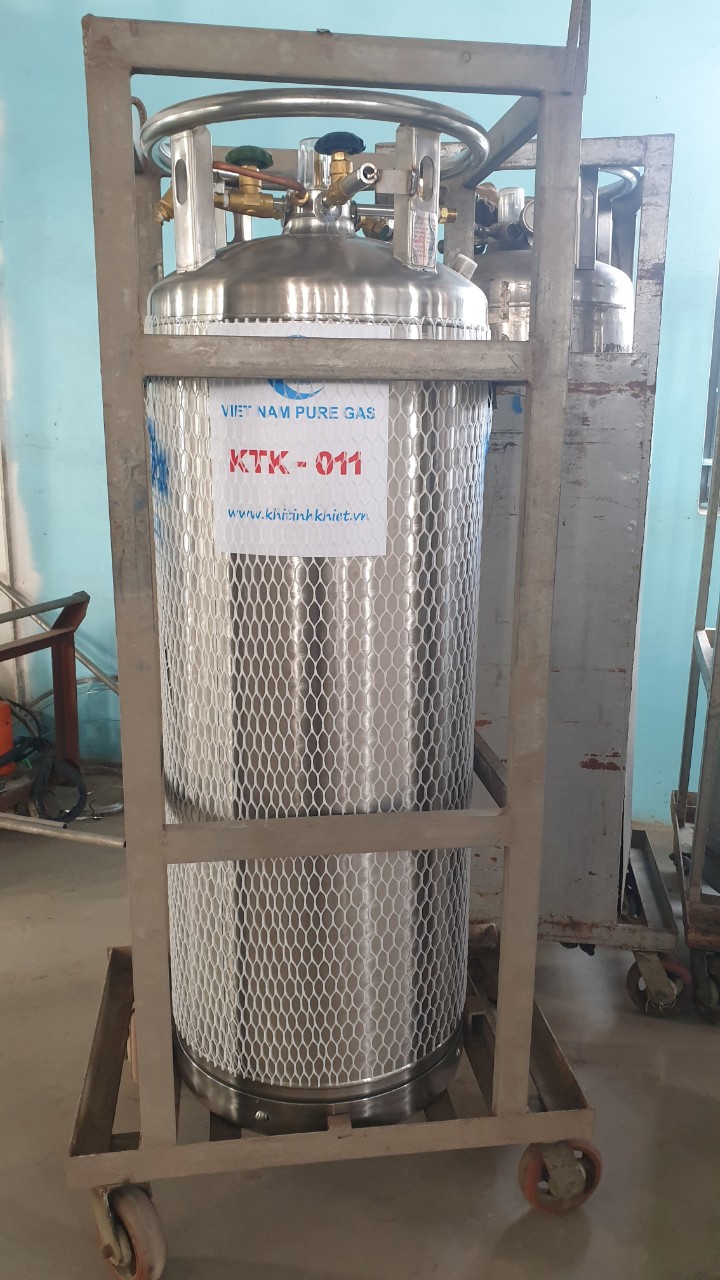

  • KTK cung cấp hệ thống khung bảo vệ và có gắn sẵn hên thống bánh xe di động, tạo nên tính cơ động hơn khi di chuyển loại bình này
  • Các loại van công nghệ, van chặn lỏng, bộ điều áp tiết kiệm, thước báo mức lỏng từ tính của hãng REGO USA.

Thông số kỹ thuật cơ bản:

Đặc điểm Kỹ thuật



DPL-175L

DPL-195L

Mã Áp lực



MP

HP

MP

HP

Dung tích (L)

Dung tích toàn khối

175

195

Kích thước hình học và mức làm việc của van an toàn

Áp suất làm việc của van an toàn

MPa

2.3

2.88

2.3

.2.88

Đường Kính

mm

508

Chiều Cao

mm

1513

1613

Trọng lượng rỗng(kg)

kg

113.4

126.9

117.9

136.1

Trọng lượng đầy(kg)

LN2

234

241

253

263

LO2

285

290

309

318

LAR

322

325

351

357

LCO2

-

303

-

331

LN2O

-

293

-

321

Khối lượng  chứa khí tiêu chuẩn (M3)

N2*

97

91

108

102

O2*

120

114

134

127

Ar*

117

111

130

124

CO2*

/

89

/

99

N2O*

/

84

/

94

Lưu lợng cấp khí khi làm việc (M3/hr)

N2  O2 Ar

9.2

9.2

CO2 N2O

/

2.9

/

2.9

*Các chế độ làm việc được đặt dưới điều kiện làm việc vủa van an toàn.

 Bảo hành, phụ kiện và tài liệu kèm theo:

  • Bảo hành 1 năm với thân vỏ bình và thiết bị công nghệ van trên đỉnh bình.
  • 1 ống dây mềm áp lực nạp lỏng và xuất lỏng
  • Bộ chứng chỉ C/O, C/Q của nhà sản xuất và cung cấp kèm 01 bộ tài liệu hướng dẫn sử dụng.
  •  Thực hiện cung cấp khung bảo vệ nếu khách hàng yêu cầu.
